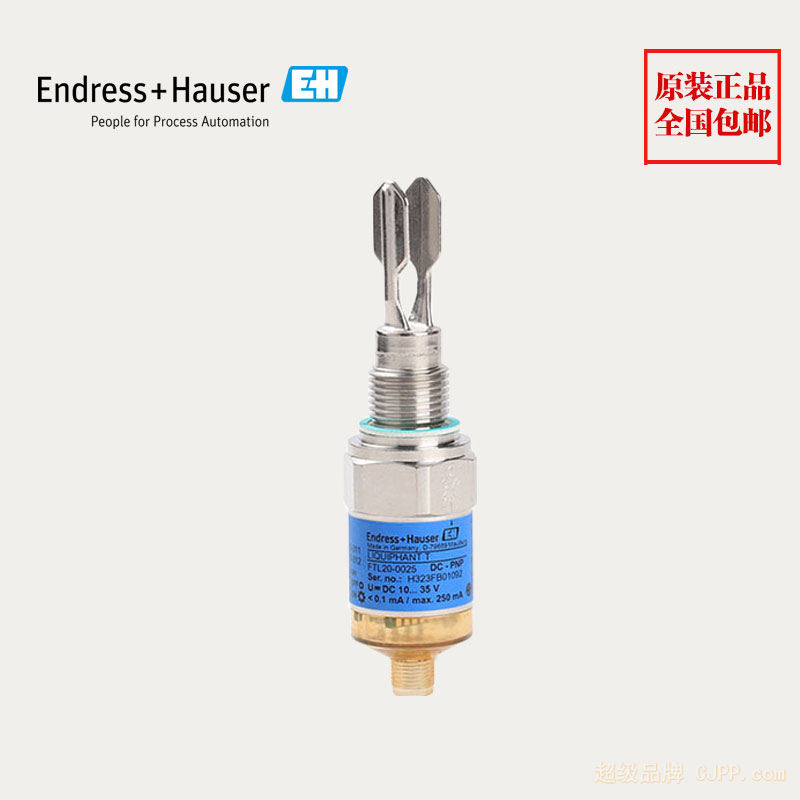

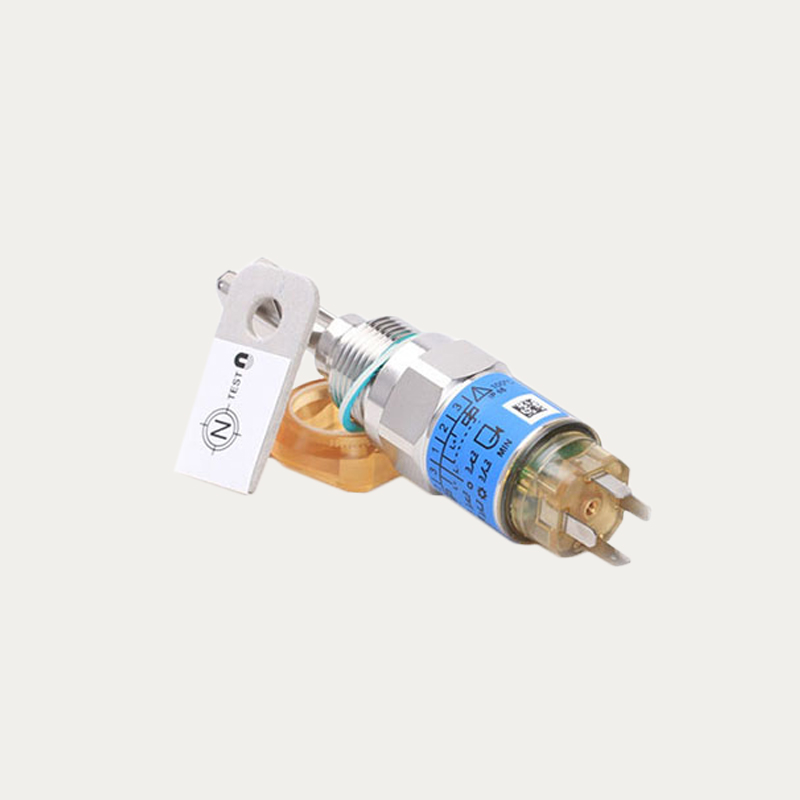

E+H音叉開關——FTL20系列
FTL20適用于各種液體的限位開關，可用于儲罐，容器、管道中。它可用于清洗過濾系統和冷凍劑或潤滑劑的罐中起溢出保護或泵的保護作用。FTL20不受介質電導率、堆積、擾動、流動、氣泡的影響，是浮球開關、電導式電容式、光學傳感器的理想替代品。FTL20不適用于危險場合和介質溫度高于150℃的場合。FTL20還可用于衛生場合。

一、FTL20音叉開關的應用
FTL20是一種液體限位開關，適用于儲罐、帶攪拌器罐及管道。它可以作為浮控開關的替代品，應用于堆積、擾動、液體流動及氣泡的場合。

二、FTL20音叉開關的性能和優點
1、操作安全性、可靠性高，且適用范圍廣
2、外部的LED顯示可進行現場控制
3、緊湊的結構可安裝在難于安裝的地方
4、堅固的不朽鋼外殼（316L）
5、插頭連接便于維護
6、介質溫度可達150℃

三、音叉物位計 FTL20選型表
FTL20 - A  B  C  D
A表示含義：認證 ；B表示含義：過程連接  ；C表示含義：開關輸出 ；D表示含義：應用、電纜入口
A-認證:

0
  非防爆場合, WHG, 泄漏檢測
3
  CSA General Purpose, CSA C US
9
  特殊型,用戶自定義



B-過程連接:


0
  螺紋 ISO228 G1/2, 316L
1
  螺紋 ISO228 G3/4, 316L, 安裝 >焊座附件
6
  螺紋 ISO228 G1, 316L
7
  螺紋 ISO228 G1, 316L, 安裝 >焊座附件
2
  螺紋 ANSI NPT1/2, 316L
3
  螺紋 ANSI NPT3/4, 316L
4
  螺紋 DIN2999 R1/2, 316L
5
  螺紋 DIN2999 R3/4, 316L
9
  特殊型,用戶自定義






C-開關輸出:



1
  2-接線 19-253VAC
2
  3-接線 PNP 10-35VDC
3
  ASI Bus
9
  特殊型,用戶自定義

D-應用、電纜入口


0
  100℃; 插接頭 ISO4400 Pg11, IP65/67
4
  100℃; 插接頭 ISO4400 NPT1/2, IP65
5
  100℃; 插接頭 M12, IP67
6
  100℃; 插接頭 QUICKON, IP65
B
  150℃; 插接頭 ISO4400 Pg11, IP65/67
C
  150℃; 插接頭 ISO4400 NPT1/2, IP65
D
  150℃; 插接頭 M12, IP67
E
  150℃; 插接頭 QUICKON, IP65
9
  特殊型,用戶自定義

四、FTL20音叉開關的功能與系統設計

1、測量原理
a.壓電晶體驅動下，FTL20的叉體以共振頻率振動。
b.叉體被液體覆蓋時，振動頻率發生改變。FTL20的電子插件監控共振頻率，判斷叉體處于自由振動 狀態，還是己被液體覆蓋。

2、測量系統
a.Liquiphant T FTL20 限位開關
b.可編程邏輯控制器(PLC)、微型接觸器、電磁閥或AS接口總線

五、FTL20音叉開關性能參數


測量原理
液體音叉
特點/應用
緊湊型儀表，不受介質特性的影響，工廠自動化

電源/通信
19 ... 253V AC，10 ... 35V DC-PNP，ASI總線

環境溫度
-40...70℃；-25...70℃(ASi)

過程溫度
-40...150℃

過程壓力（絕壓）/最大過壓限定值
真空可達40 bar

介質的最小密度
0,7g/cm3，(0,4g/cm3 可選)

主要接液部件
316L

過程連接
"G1/2A, G3/4A, G1A, NPT1/2", NPT3/4", R1/2", R3/4"

衛生型過程連接
焊接接頭的齊平安裝

傳感器長度
64mm

通信
AC, DC-PNP, ASi

證書/認證
CSA，WHG，GL Marine，軌道認證

替代產品
Product phase out planned,
Successor FTL31


六、FTL20音叉開關安裝指南

1、安裝方向
Liquiphant T FTL20可以安裝在容器或管道的任意位置上。泡沬對傳感器功能無影響。

2、連接電纜
AC/DC-PNP型，可達1000 m
AS接口型：符合IEC 62026-2標準
